各位贴片加工行业的朋友们，好！我是东莞SMT贴片加工厂的小编，很高兴又和大家见面了，记得上次和各位朋友们讨论过贴片加工中光泽度不够相关的问题，那么今天小编就接着上次贴片加工中的一些问题继续和各位探讨一下贴片元件中的晶振。
可能很多朋友仍然不是很清楚，因为晶振的种类实在太多了，想区分晶振还确实不是一件容易的事。其实仔细研究的话，晶振还是有律可寻的，下面东莞SMT贴片加工厂小编为大家简单介绍一下。
现在电子科技的进步，使之以前大规模使用的插件晶振，都被小型，轻薄的贴片晶振所取代。以前大家所熟知的插件晶振，普遍为2脚的，但是贴片晶振就不同。我们理清一下贴片晶振的规格。
首先2脚的贴片晶振一定是无源晶振，4脚的贴片晶振可能是无源晶振，也有可能是有源晶振，四脚以上的贴片晶振一定是有源晶振， 有源晶振本身印字有左下脚有个点。
常见的贴片晶振规格有：2.5*2.0mm ； 3.2*2.5mm；5.0*3.2mm ； 6.0*3.5mm；5.0*7.0mm。
2脚无源贴片晶振通常要数陶瓷面的较为常见，当然金属面的也有，但普遍来讲，金属面的多以四脚无源贴片晶振为主。
当我们使用贴片晶振的时候通常会遇到如下情况，四脚贴片晶振不知道如何区分脚位。无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，无需接入。我们称之为1脚，2脚，3脚，4脚。常规情况下如何区分谁是1脚谁是2脚了。这里就告诉大家一个诀窍。

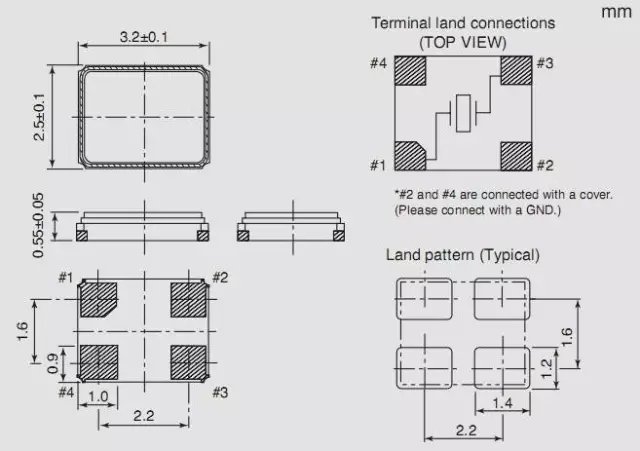

四脚无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能。
另外有源晶振通常都会用点来区分。丝印点的所处的位置就是脚1，翻过来顺着顺时针数过来，脚位的方向就一清二楚了。有源晶振又可分为如下几种；石英振荡器、温补振荡器、压控振荡器、压控温补振荡器。
